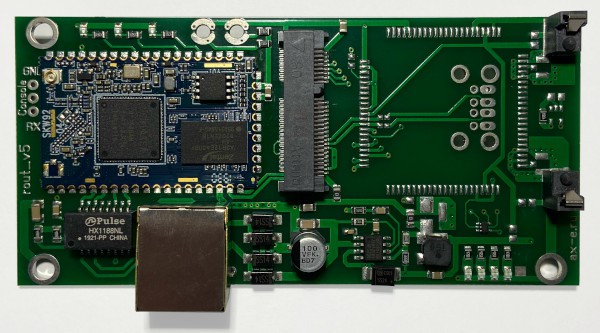

AXR-5P PoE встраиваемый 3G/4G/WIFI-роутер

AXR-5P PoE представляет собой 3G/4G-роутер и предназначен для совместной работы с 3G/4G mini_PCI-e модемами. Питание роутера осуществляется  по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .

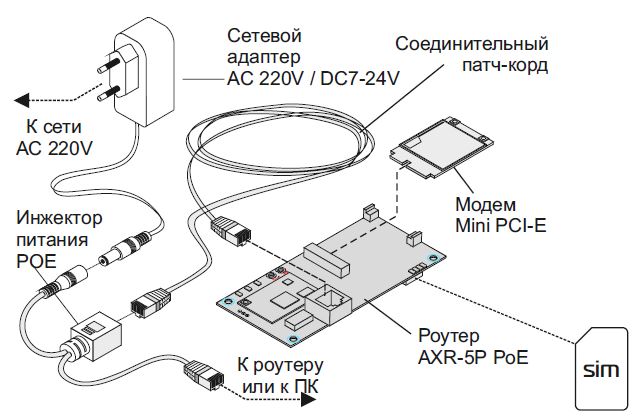

На рисунке выше показаны варианты использования AXR-5U PoE.
В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к mini-PCI-e-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры  и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны.  Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории.  Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:

• Прост в использовании, необходимо только подключить питание  установить mini-PCI-e-модем и Sim-карту
• Светодиодная индикация уровня принимаемого сигнала
• Роутер снабжен собственным веб-инерфейсом
• Для соединения с PoE инжектором используются стандартные Ethernet удлинители
• Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
• Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Комплект поставки:

• Маршрутизатор AXR-5P PoE
• POE инжектор (опция)
• Блок питания 12 вольт/1А (опция)
• WI-FI печатная антенна (опция)
• Патч-корд/удлинитель из витой пары (опция)
• Инструкция по подключению с кратким описанием WEB-интерфейса (скачать)
• Упаковка из картона или полиэтилена

Гарантийный срок обслуживания маршрутизатора - 6 месяцев.
